一、缓冲蓄热水箱的结构类型及安装示例

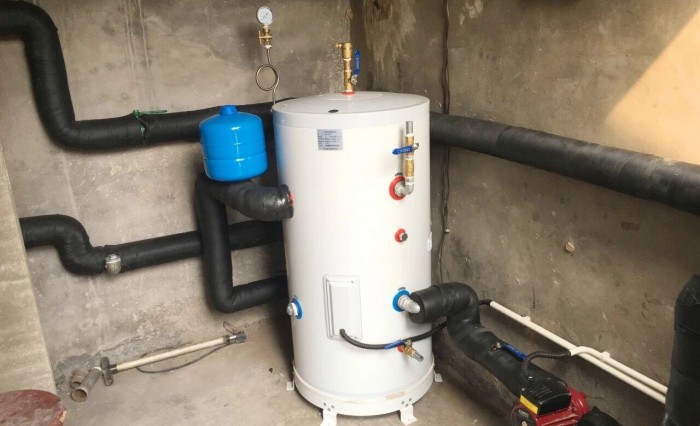

一次循环系统和二次循环系统是北方“煤改电”工程中应用最为普遍的类型方案。本案例使用的缓冲蓄热水箱是立式结构形式，水箱内胆采用的是搪瓷内胆，具有较强的抗腐蚀能力和承压能力。
一次循环系统用的缓冲蓄热水箱有两个循环进出接口，二次循环系统用的缓冲蓄热水箱有四个循环进出口，循环进出口规格均为DN32内螺纹，两种循环形式的水箱均标配排气阀和镁棒，均预留排污接口、感温探头接口和补水接口（一般规格为DN20）。也有些缓冲蓄热水箱上还预留了泄压阀接口并安装了温度压力表。将这些配置和管接口配件在缓冲蓄热水箱上进行安装可以很大程度上提升安装效率，也减少了管路上安装配件带来的固定麻烦。
对于缓冲蓄热水箱，建议选用搪瓷水箱。因其具有抗腐蚀能力强、承压能力强、保温性能优、缓冲系统压力、稳定系统运行、自动排气等众多优点，尤其适用于北方地区。
二、缓冲蓄热水箱的安装调试方法和安装要领
1.安装调试方法

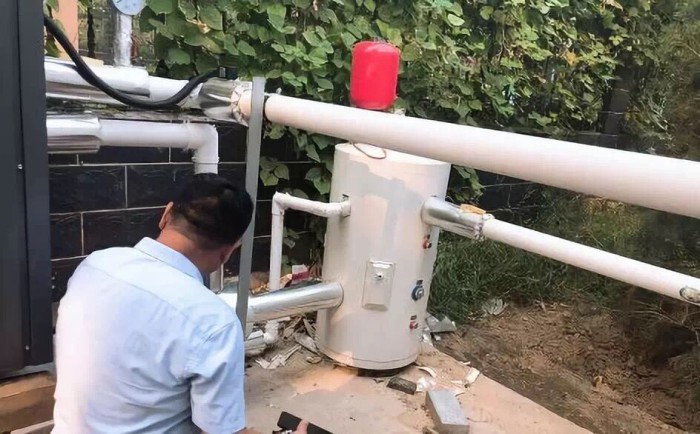

（1）各管接口与管接头的安装：管接头与水箱连接安装一般采用生料带进行密封，这种方法简单快捷，但使用寿命不太长，故螺纹连接的密封安装宜采用金属管螺纹密封胶。
缓冲蓄热水箱与系统连接管材和管路的安装布置：连接管材和管路大部分均选用塑性管材和管件，其选择标准应符合GB/T 18991《冷热水系统用热塑性塑料管材和管件》中的4级。对于管材的接装、现场配接以及相关注意事项，《建筑给水排水及采暖工程施工质量验收规范》第8大条和《辐射供暖供冷技术规程》5.4条款中有明确规定和参考依据。
直接与缓冲蓄热水箱对接安装的阀件：特别是在二次系统中，由于主机和末端是独立运行和控制，在靠近缓冲蓄热水箱循环接口端都会安装一些控制阀门，这些阀门一般都在系统主干管上起切断控制作用，可参照《通风与空调工程施工质量验收规范》中9.2.4的规定进行安装和检查。
（2）缓冲蓄热水箱与积水底盘的安装：对于积水装置，北方“煤改电”只有部分地区有严格规定，因为北方“煤改电”的安装绝大多数都是农村地区，每个地区的安装位置、环境以及房屋结构都不一样，建议采用积水盘装置。
（3）壁挂式缓冲蓄热水箱的安装：受安装区域或条件的限制，部分户型安装缓冲蓄热水箱必须采取壁挂安装方式，在北方地区的农村安装壁挂式缓冲蓄热水箱，对水箱在墙体上的固定尤为重要，如果墙体是钢筋混凝土浇筑的话，只要用两个膨胀螺栓就可以直接安装，但是很多房屋的墙体都达不到水箱注满水后的承载要求，这时推荐两种安装方式：

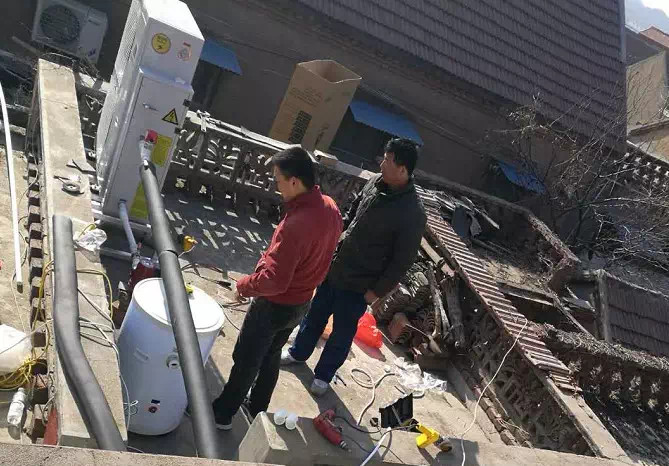

第一，壁挂式缓冲蓄热水箱安装在普通砖墙之上。在普通砖墙上的安装必须考虑整个墙面的承重能力，可先用两块厚度大于5mm的钢板镶嵌在正反墙面中，两块钢板上按水箱安装挂具的挂钩中心距开好穿墙螺丝孔，然后用穿墙螺丝将两块钢板固定在墙体上，最后将水箱挂靠在钢板面上。
第二，针对砂灰或土墙等无承重能力的安装区域。这种情况下只能定制安装框架或重新制作符合承载要求的安装面进行安装。对于壁挂式安装的缓冲蓄热水箱，其前提条件就是安装面或安装架的承载能力，同时在安装过程中要考虑水箱安装后的运行稳定性和后续维护保养的便捷性。
（4）试验及调试：缓冲蓄热水箱安装后的试验调试需结合整个系统进行，系统中的任何单独部件或个体都不能单独运行或检测调试。水箱和空气源热泵供暖系统全套结合安装完成后，方可进行试运行操作。
2.安装要领

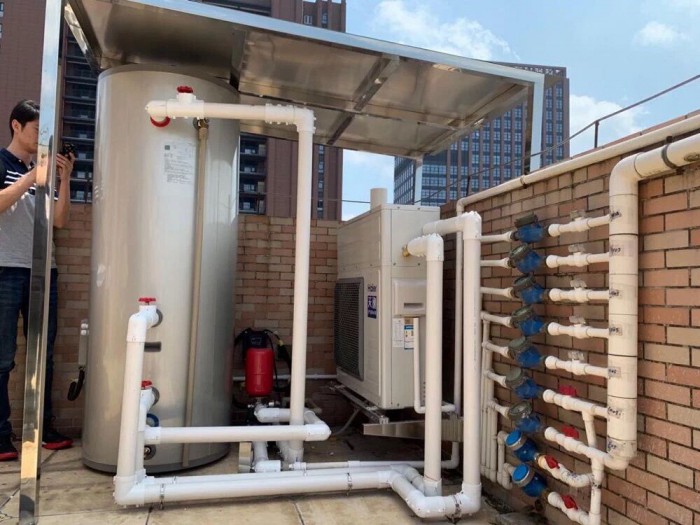

（1）注意安装位置的选择：一是结合系统要求和用户的环境状况因素；二是要符合环保和市容要求。
（2）缓冲蓄热水箱所有管接口均为标准的圆柱型管螺纹，与之匹配安装的管路接头要严格按规格进行匹配。选用时一定要选择国标要求的圆柱型管螺纹配件，才能与工厂出厂的水箱产品螺纹相吻合。
（3）排水溢流管的保温及引流措施：排气阀溢流口、泄压阀溢流口和排污阀排水装置三个部件在使用过程中都会不同程度地产生水或水汽溢流外排现象。排气阀排出的水汽会形成冷凝水排出，泄压阀在水箱内水温高温高压下会自动打开泄压，水箱内的膨胀水流会溢出泄压阀溢流口，排污阀的使用是在系统使用一段时间后，系统内的水源需进行更换时，更换的水源会从排污阀排出。

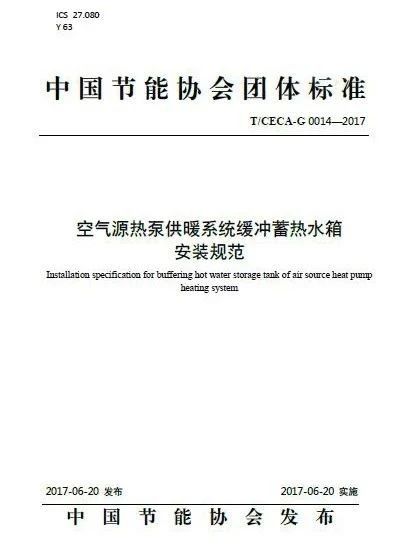

在冬季低温情况下，溢流口的保温和引流措施尤为重要。《空气源热泵供暖系统缓冲蓄热水箱安装规范》团体标准4.2和4.5条款对引流措施和排水引流管道的性能都有要求和规定。
三、相关联配套的主要部件的安装要领
1.排气阀和泄压阀的安装
排气阀和泄压阀虽然在使用过程中所表现的功能不一样，但其安装过程还是相同的。《空气源热泵供暖系统缓冲蓄热水箱安装规范》团体标准4.5.2规定：配套的安全阀应根据产品说明的要求安装，不应随意变更安全阀的安装位置和安装方向。安全阀的排放管应以连续向下的方式安装，避免管内积水，确保与大气相通、排水畅通、安全。在气候寒冷地区，应防止排放管内由于冻结导致堵塞。
2.排污阀的安装
排污阀以及与之相关联的管路布置和安装要严格执行《空气源热泵供暖系统缓冲蓄热水箱安装规范》团体标准4.5.4规定。
3.感温探头线的安装
感温探头是系统中用来测量循环水温度的必装部件，系统中安装了缓冲蓄热水箱后，大部分企业已经不再将感温探头安装在管路上，而是直接安装在水箱上。水箱上一般都会在中部偏下的位置设置内孔为8mm左右的盲管装置，安装时只要直接将探头插入即可，但在安装时要注意感温探头线的牢固固定，一般情况下水箱上的盲管装置都会与PG7防水接头匹配，这种规格的防水接头就是起到固定探头线和密封作用，安装过程不容忽视。
四、带辅助电加热结构的缓冲蓄热水箱安装要领
为预防北方地区极寒天气和系统故障情况下的特殊情况，北方“煤改电”使用的缓冲蓄热水箱大部分都安装了辅助电加热系统，功率普遍都在3000W左右。家庭里安装这么大功率的热水加热装置，电气安全显得尤为重要。可参考《空气源热泵供暖系统缓冲蓄热水箱安装规范》团体标准涉及电气部分的相关内容：
（1）标准4.1.1规定：水箱的安装人员应经过专业培训并获得相应资质，方可从事安装工作。
（2）标准4.4.5要求对配置电辅助加热器的水箱安装，应检查水箱的电气连接线是否松动，检查3C认证和警示标志是否清晰无误，检查用户电线电表和漏电保护器的容量能否满足待装水箱的要求，检查用户电源的接地和插座是否符合安装要求等。这些事项必须由具备专业资质的电气安装人员来进行。
（3）缓冲蓄热水箱的电加热器窗口部位需具备可靠的防水措施。
（4）电加热器的高温保护措施：由“自动复位温控器+手动复位温控器+连接线路”组成，自动复位温控器温度建议在50℃～65℃选择，手动复位温控器建议在65℃～85℃（不宜超过90℃）选择，连接线路建议选用绝缘层效果较好的3芯线，线体横截面积选用2.5mm2。这样的组合能够满足使用要求也符合3C标准。
（5）合理运用标准赋予的权力，标准中4.4.6规定：不能满足待装水箱安装要求的，安装人员应明确告知用户并要求整改；对不能整改的，应拒绝安装。
五、总结
综上所述，缓冲蓄热水箱的安装调试过程存在着诸多方法和要领，特别是安装调试方法，还需要我们这个行业的精英不断去挖掘和总结经验，但不管我们采取什么样的方法来进行制造和安装，我们都不能够轻易突破相关联的标准所赋予的权限。
