老黄讲干式43期:混装户型干式地暖的设计优化配置方案及注意事项

   日期:2022-03-19
核心提示:随着双碳经济的深入和装配式建筑的推广,人们对家庭供暖提出了低碳排放的新要求,采暖系统的热源低温化.末端高效化已成为了行业
 随着双碳经济的深入和装配式建筑的推广,人们对家庭供暖提出了低碳排放的新要求,采暖系统的热源低温化.末端高效化已成为了行业共识,干式地暖因具备免回填厚度薄、升温快、效果好、费用低等技术优点,近些年得到了快速发展。铝板干式地暖用于表面铺地板,大家很容易理解其施工优点,干式地暖铺地砖该如何优化设计配置?有哪些施工配合注意事项?本文重点分享混装户型干式地暖的设计优化配置方案及注意事项。

一、混装户型对地暖施工厚度要求——存在一个3cm厚的地面高低差

混装户型是指餐客厅贴地砖、房间铺地板的面层混合铺设户型,用水泥砂浆贴地砖的厚度要求不低于4.5cm,而铺地板的厚度约1.5cm,混装户型装修时,瓦工要用水泥砂浆把房间地面找平垫高后铺地板,存在一个3cm厚的地面高低差。因此,混装户型装地暖,对地暖层的厚度自然存在高低差的要求,铺湿式地暖时,需要瓦工在房间的水泥回填层上找平垫高3cm,很多是地暖回填师傅帮做了地面高低差。铺干式地暖时,也需要瓦工在地暖模块上找平垫高3cm,或在原地面先找平垫高后铺地暖模块和地板,这个找平垫高3cm原本是装修瓦工的施工内容!

我们将“先铺地暖模块后找平垫高房间铺地板”的施工配合方案,简称为混装A方案;将“先找平垫高房间后铺地暖模块和地板”的施工配合方案,间称为混装B方案。

二、干式地暖的主要分类及技术性能差异

干式地暖是指采用干式地暖模块干法施工、不需要水泥回填的薄型地暖。目前市场上,干式地暖的品种繁多,按热源介质分为干式水地暖和干式电地暖,按地板固定方式分为免龙骨型和龙骨型,按装配结构分为直铺式和装配式,按功能分为普通型和远红外功能型,按均热层材质分为金属导热型和非金属导热型两大类。本文涉及的是免龙骨金属导热型与非金属导热型干式水地暖的差异。

金属导热型是用0.25mm厚标准铝板为均热层的干式地暖模块,表面可直接铺地板或贴地砖,总成厚度为5-7cm,铝板导热率高散热量大,具有地暖厚度薄、升温快、效果好、可即开即用行为节能等技术优点,其节能性价比相对较高,是目前干式地暖的主流产品,适用于间歇采暖的高效地暖场合;非金属导热型是用铝箔纸、铝膜、碳素、PE等为均热层的干式地暖模板,非金属导热型地暖板散热量普遍较小,表面不能直接铺地板,需用水泥找平后铺地板或直接贴地砖,总成厚度6-8cm,升温较慢、效果一般、无法白天关地暖行为节能,用于需长时间开地暖场合。

三、混装户型干式地暖的设计优化配置方案及优缺点

混装户型干式地暖主要有以下三种不同设计配置方案及结果:

配置方案一:餐客厅和房间都用铝板干式地暖。结果是厚度最薄7cm(干贴地砖总厚度5cm)、地暖温度最高(地砖面31℃.地板面29℃左右)、升温快可白天关地暖行为节能(地板面升温半小时)、施工配合简单,技术关键是需要解决铝板的抗水泥腐蚀问题。

配置方案二:餐客厅地砖区用非金属导热型地暖板(如蘑菇板)、房间地板区用铝板干式地暖模块,结果是总成厚度8cm(不能干贴地砖)、餐客厅地暖温度较低(地砖面26℃.地板面29℃左右)、餐客厅升温慢无法行为节能(地砖区升温6小时)、施工配合较麻烦,需要与装修沟通协调房间找平垫高3cm、平整度要求、房间地暖过管、提前铺设房间地暖模块的表面保护等一系列问题。

配置方案三:餐客厅和房间都用非金属导热型干式地暖(如塑料板、蘑菇板等)。结果是总成厚度最厚8cm(不能干贴地砖)、餐客厅和房间的地暖温度均较低(地砖面26℃.地板面24℃左右)、升温很慢无法关地暖行为节能(地砖区6小时.地板区8小时)、施工配合简单。关键是地暖公司无法说服地板师傅不在房间找平地面铺设防潮垫,导致南方混装户型房间地暖大面积不够热的普遍问题(按地暖标准JGJ142-2012是应在水泥面上设置防潮垫的)。

通过以上对总成厚度、安装难度、使用效果、行为节能四方面比较可以看出,混装户型干式地暖的设计优化配置方案是:餐客厅和房间都用抗水泥腐蚀的铝板干式地暖!

四、混装户型干式地暖的优化施工方案及注意事项

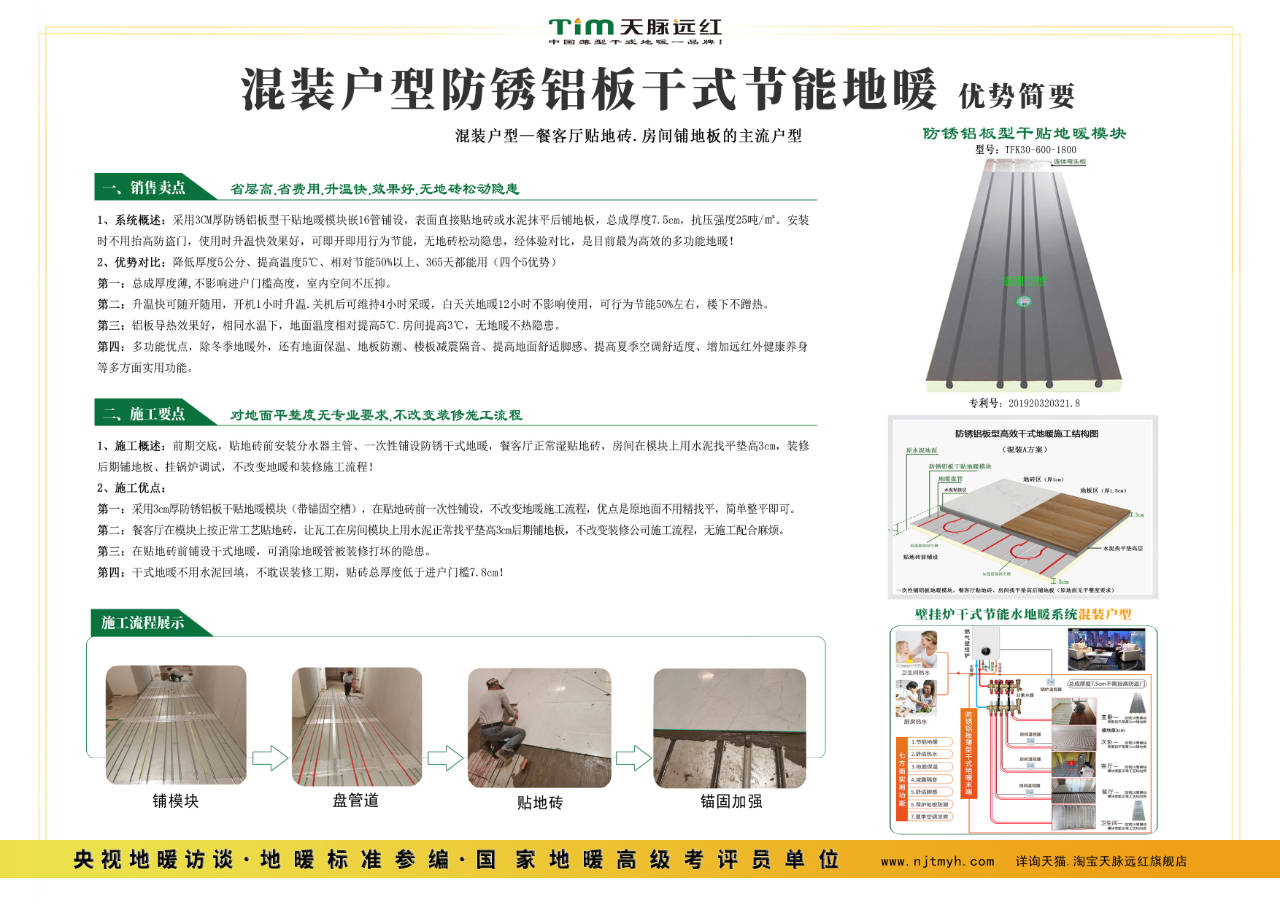

1、混装A方案:在装修贴地砖前道工序进场,一次性铺设3cm厚防锈铝板干式地暖,餐客厅正常贴地砖,房间在模块上水泥找平垫高3cm,后期铺地板。总成厚度7-7.5cm。

施工方案优点:原地面不需要专业找平,简单整平即可,不改变装修公司和暖通公司的正常工艺流程,无施工配合麻烦及隐患,总厚度低于进户门槛7.8cm。

地暖综合优点:1.不需抬高防盗门;2.相同水温下,地面温度提高5℃.房间温度提高3℃,无地暖不热隐患;3.保温厚楼下不蹭热,升温快白天可关地暖12小时不影响使用,可行为节能50%左右;4.施工配合方便,无地暖管被装修打坏隐患。

注意事项:普通铝板或铝箔干式地暖,因没有对铝板.铝箔采取抗水泥腐蚀等工艺措施,存在今后地暖温度降低和地砖松动等隐患。

2、混装B方案:在装修贴地砖前道工序进场铺餐客厅防锈铝板干式地暖,瓦工贴地砖并将房间地面先找平垫高2.5cm,后期铺设环保铝板干式地暖再铺地板。总成厚度7-7.5cm。

施工方案优缺点:前期铺设餐客厅3cm厚防锈铝板干式地暖,后期铺设房间3.5cm厚环保铝板干式地暖,分两次铺设,瓦工先在房间地面上找平垫高2.5cm,用单独分水器解决地板区过管,优点是地板区升温略快半小时,缺点是房间地面需要专业找平,平整度需达到铺设地板的要求(每2米的地面高低差小于3mm),暖通公司需要分两批次铺设地暖,并先与装修公司协调房间地面找平厚度、平整度和地板区过管等问题,施工配合较麻烦且存在找不平的地板响声隐患!

地暖对比优点:相比普通湿式地暖,1.不需要抬高防盗门;2.地面温度提高5℃.房间温度提高3℃,无地暖不热隐患;3.保温加厚楼下不蹭热,升温快白天可关地暖12小时不影响使用,行为节能50%左右。

注意事项:普通铝板或铝箔干式地暖,因没有对铝板.铝箔采取抗水泥腐蚀等工艺措施,餐客厅存在今后地暖温度降低和地砖松动、开裂隐患;房间地板区应采用三层环保型干式地暖,消除地暖运行时热气堆积释放苯类热挥发非环保隐患!

五、结语

1、地砖地板混装户型装修,餐客厅和房间存在一个3cm厚的地面高低差,装干式地暖和湿式地暖均需要在房间找平垫高处理。

2、金属导热型和非金属导热型干式地暖,在总成厚度、安装难度、使用效果、行为节能等方面存在明显差异,混装户型干式地暖的设计优化配置方案是餐客厅和房间用抗水泥腐蚀的铝板干式地暖!

3、混装户型干式地暖的施工优化配合方案是混装A方案,即“先铺防锈干式地暖后找平垫高房间铺地板”,无施工配合隐患!
