全地板户型干式地暖的优化配置方案及注意事项

   日期:2022-04-15
核心提示:众所周知,地暖分湿式和干式两种结构技术,湿式地暖采用保温板与水泥回填湿法铺设,干式地暖采用沟槽地暖模块干法铺设,我们通过
  众所周知,地暖分湿式和干式两种结构技术,湿式地暖采用保温板与水泥回填湿法铺设,干式地暖采用沟槽地暖模块干法铺设,我们通过对比得出:地砖地板混装户型采用防锈铝板干式地暖,是解决南方住宅高效节能地暖的优化配置方案。那针对南方全铺地板户型,选用哪种地暖配置最为优化呢?又有哪些注意事项?

下面天脉小编分享南方全地板户型干式地暖的优化配置方案及注意事项,转载暖立方老黄讲干式地暖行业专刊第44期。

一、全地板户型对地暖施工的安全性要求—消除地面返潮地板发黑霉变隐患

全地板户型是指餐客厅和房间全铺地板的户型,湿式地暖用水泥回填后铺地板,主要有保温板卡钉式和蘑菇板沟槽式两种技术,含地板总成厚度标准为8.5cm,多层实木地板厚度1.5cm;干式地暖用3.5cm厚干式地暖模块铺设后直接铺地板,不用水泥回填,含地板总成厚度一般为5cm,两者总厚度至少相差3.5cm。

全地板户型采用湿式地暖,需要用4-5cm厚水泥砂浆找平后铺地板,存在一个地面风干21天以上的安全性要求,否则地板会因水泥回填层返潮而发黑霉变,在南方梅雨季节安装湿式地暖要特别重视这一点!湿式地暖铺地板的散热量平均为85W,这是导致南方冷凝炉和空气源两联供地暖地板区不够热的根本原因!采用干式地暖则没有地面返潮安全隐患,相反,可利用干式地暖模块的防潮功能长期保护地板,干式地暖按找平方式分直铺式和装配式两种,直铺式要求地面平整度达到铺地板要求,装配式因采用龙骨板干法找平固定,对原地面的平整度无专业要求。

干式地暖模块主要有铝板均热模块和压花铝箔均热模板两类,两者的散热量差距较大,铝板干式地暖模块的散热量平均达140W,压花铝箔干式地暖散热量平均仅80W,将导致地板区地暖明显不够热。

二、全地板户型四种不同地暖配置方案的优缺点对比

南方全地板户型主要有以下四种地暖配置方案,干式和湿式各2种,其优缺点客观对比如下:

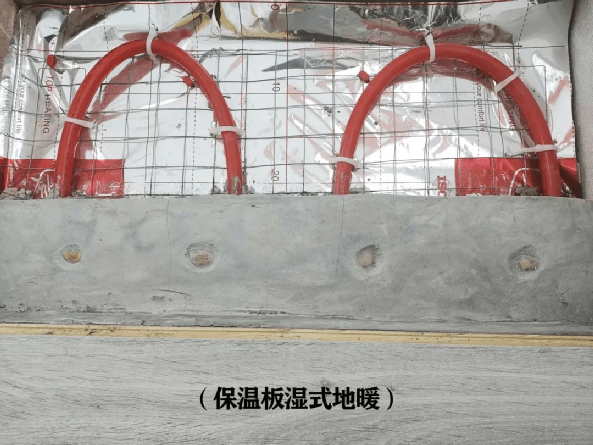

1. 配置方案一保温板湿式地暖:采用2cm厚保温板反射膜卡管后水泥回填的湿式地暖方案,地暖竣工厚度6-7cm,表面铺设防潮垫和地板,必须在地暖回填21天以后铺地板,主要隐患有:一前期铺设回填地暖管容易被装修人员误伤;二进户门槛低于7.8cm需要抬门;三水泥回填层过薄会表面开裂影响抗压强度。使用结果是地暖温度较低(45℃水温的地板面约24℃、第1年房间温度经常低于18℃)、升温较慢无法白天关地暖行为节能(房间升温约8小时),需长时间开启并有约30%热量损失到楼下,楼下可以蹭热,优点是造价相对较低。

2. 配置方案二蘑菇板湿式地暖:采用3cm厚沟槽蘑菇板嵌管后水泥回填的湿式地暖方案,地暖竣工厚度6.5-7.5cm,表面铺设防潮垫和地板,必须在地暖回填21天以后铺地板,主要隐患与方案一相同。使用结果是总成厚度约8.5cm、地暖温度较低(45℃水温的地板表面约23℃、第1年房间温度经常低于18℃)、升温很慢无法白天关地暖行为节能(房间升温约10小时),需长时间开启并有30%左右热量损失到楼下,优点是有沟槽施工简单、造价相对较低。

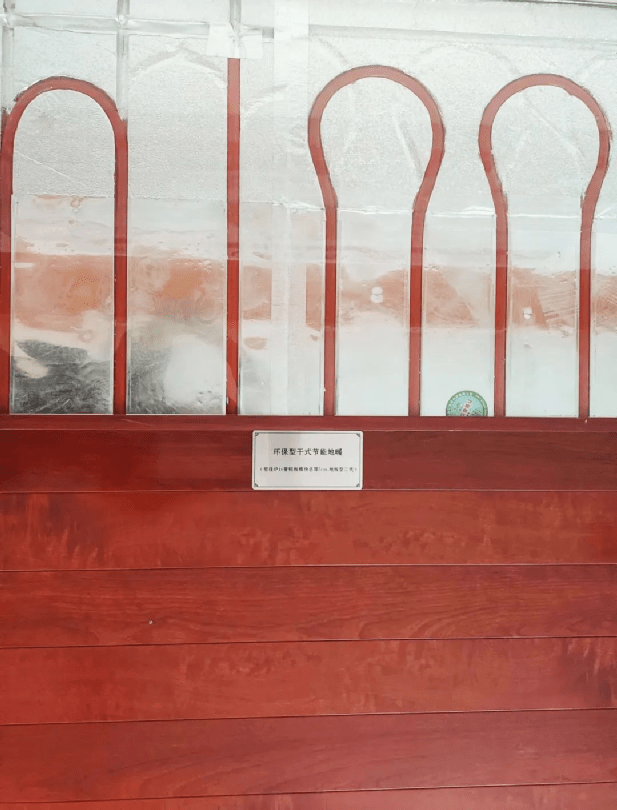

3.配置方案三铝板干式地暖:采用3.5cm厚铝板干式地暖模块嵌管后铺地板的干式地暖方案,地暖竣工厚度3.5cm,第二天就可铺地板。主要好处有:一干式地暖在装修后期铺设,无地暖管被装修打坏风险;二厚度薄不需要抬高防盗门;三干法施工效率高,不用水泥回填现场干净无楼板渗水隐患。使用结果是总成厚度5cm、地暖温度较高(45℃水温的地板面约28℃.房间20℃以上)、升温快白天可关地暖行为节能(半小时地板升温.1小时房间升温),使用费可平均降低50%,地面保温厚楼下不蹭热,另有保护地板防潮、为楼板减震隔音、提高地板舒适脚感、提高夏季空调舒适度等多方面功能,一年四季365天都能用。用于壁挂炉地暖燃气费更低,用于空气源两联供地暖效果更好!

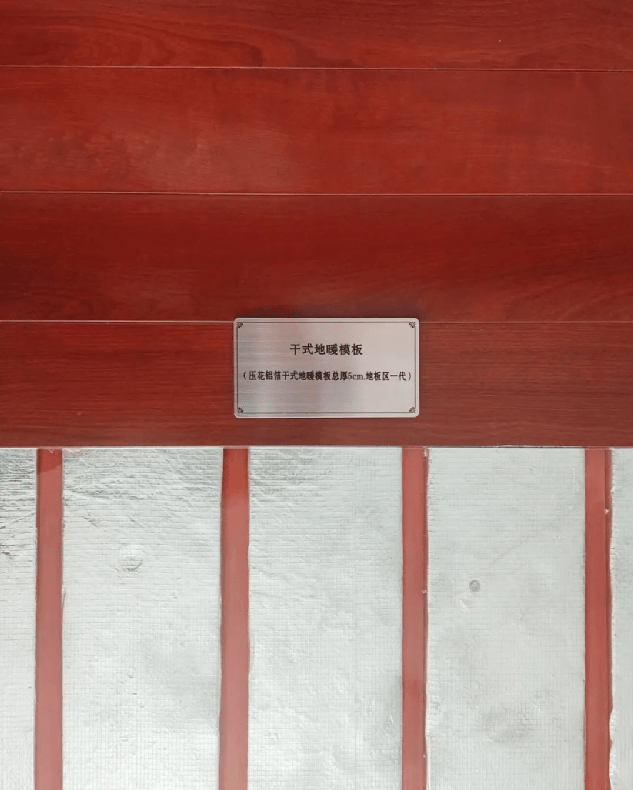

4.配置方案四铝箔干式地暖:采用3.5cm厚铝箔干式地暖模板嵌管后铺地板的干式地暖方案,竣工厚度3.5cm,第二天就可铺地板,主要好处与方案三相同。使用结果是模板抗压强度低于250KPa会出现地板响声、地暖温度较低(45℃水温的地板面约23℃.房间低于18℃)、升温较慢无法关地暖行为节能,具有保护地板防潮、为楼板减震隔音等多方面功能。

通过对以上四种地暖总成厚度、安装隐患、使用效果、行为节能、地板防潮安全这五方面比较,可以得出:铝板干式地暖模块是解决南方全地板户型地暖的优化配置方案!具有地面厚度降低5CM、地板温度提高5℃、使用费平均降低50%、多功能365天都能用的“四个5”数据优势。

三、全地板户型干式地暖的优化施工方案及注意事项

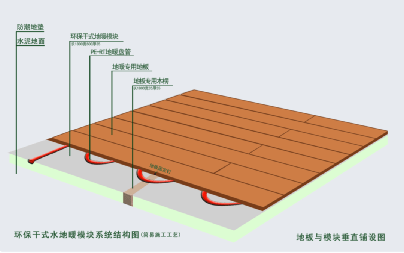

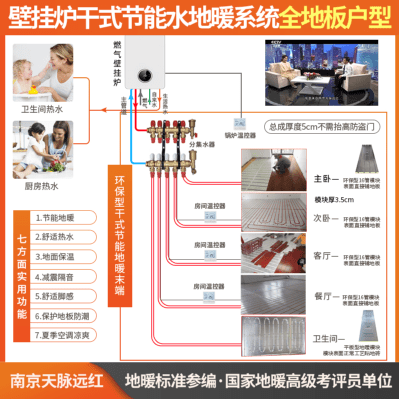

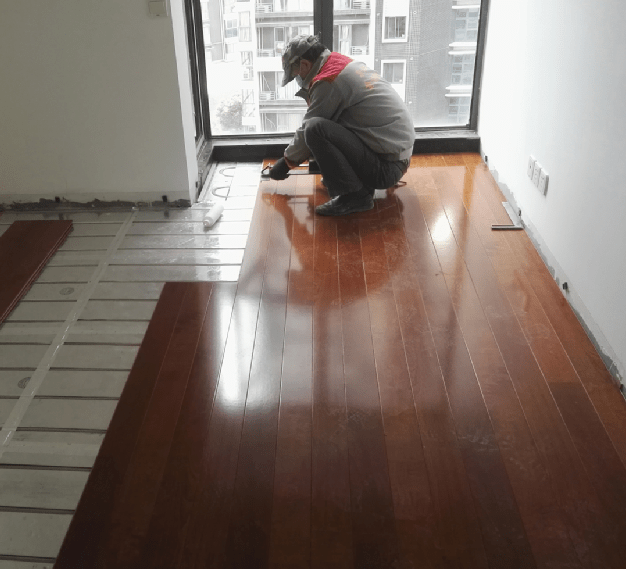

1、直铺式铝板干式地暖施工方案:在铺地板前一次性铺设铝板干式地暖,第二天可铺地板,不需要表面保护,总成厚度5cm,直接在平整地面上铺设免龙骨型地暖模块的叫直铺式干式地暖。

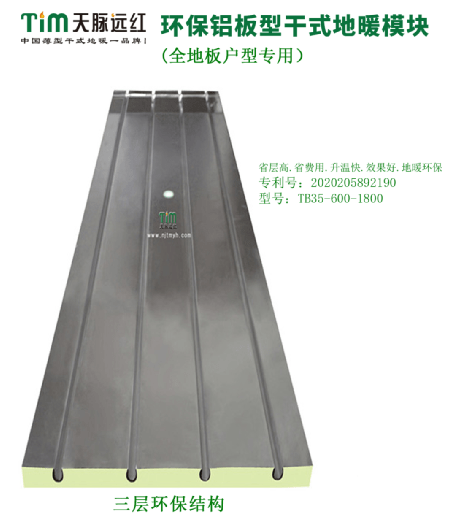

施工方案优缺点:前期安装主管道分水器,在铺地板前铺设干式地暖,地面平整度需达到铺地板要求(建议做5mm厚自流平),采用3.5cm厚环保型干式地暖模块(铝板.隔热布和保温板三层环保结构复合),按简易施工三步骤工艺铺设无地板响声,铺地板时不用防潮垫,卫生间采用2cm厚平板地暖模块铺设。优点是不需要5cm水泥回填、不耽误工期、无施工配合麻烦及楼板渗水隐患,总成厚度远低于进户门槛7.8cm,不影响室内空间高度。

地暖综合优点:1.厚度薄不需要抬高防盗门;2.地板表面温度相对提高5℃.房间提高3℃,无地暖不热隐患;3.地面保温厚楼下不蹭热,升温快白天关地暖12小时不影响使用,可行为节能50%左右;4.施工配合方便,无地暖管被装修打坏等隐患;5.多功能一年四季365天都能用。

注意事项:1、直接铺地板应采用三层环保结构的干式地暖模块,可消除保温板积热释放苯类挥发物隐患;2、铺地板严禁用铝膜、压花铝箔纸等低散热量的地暖模板,可根除地暖不热和地板响声隐患;3、建议采用1.5cm左右厚的多层实木地板,按地暖标准施工图12K404规定,干式地暖表面不铺防潮垫,无防潮垫闷热带来的地暖不热和地板异响隐患。

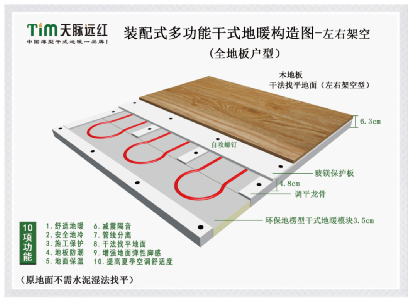

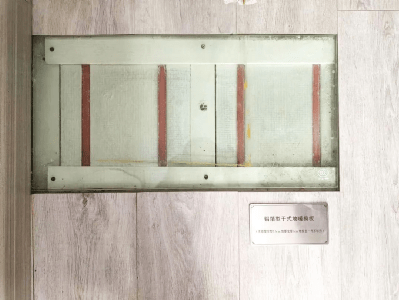

2、装配式环保干式地暖施工方案:在铺地板前一次性铺设干法找平地面及干式地暖,第二天可铺地板,总成厚度6.3cm,在非平整地面上铺设调平龙骨、均热保护板和龙骨型干式地暖模块的叫装配式干式地暖。

施工方案优缺点:先在地面上铺一层防潮垫,按图摆放5cm宽调平龙骨和3.5cm厚环保地楞型干式地暖模块,盘管后注水试压,用自攻螺钉固定玻镁均热保护板竣工。优点是原地面不需自流平,干式地暖和干法地面找平一体化施工,利用平整板面构建平整的新地面,简单高效无装修配合、无地面渗水返潮等隐患,缺点是成本略高。

地暖对比优点:相比湿式地暖铺地板,其优点是1.厚度薄不需要抬高防盗门;2.干法找平地面无楼板渗水、地板返潮等隐患;3.无地暖不热隐患;4.保温加厚楼下不蹭热,升温快白天关地暖12小时不影响使用,可行为节能50%左右;5.多功能一年四季365天都能用。相比直铺式干式地暖,地面平整度有保障,无地板响声隐患。

铝板干式地暖具有冬天地暖、夏天地冷、地面绝热、减震隔音、地板防潮、提高地面舒适脚感、提高夏季空调舒适度等多项实用功能,其节能性价比较高!

注意事项:1、干法找平地面的龙骨板应采用导热率高、可钉可锯的材料,消除板材过硬难固定带来的地面松垮隐患;2、干式地暖模块应采用三层环保结构模块,消除地暖运营时保温板积热释放苯类挥发物隐患;3、装配式地暖严禁用铝膜、压花铝箔纸等低散热量的地暖板,以根除地暖不热隐患。

四、结语

1、从总成厚度、安装隐患、使用效果、行为节能、地板防潮安全五方面对比得出:铝板干式地暖是解决南方全地板户型地暖的优化配置方案,南方湿式地暖铺地板需注意地面返潮引起地板发黑霉变隐患。

2、环保干式地暖模块用于南方全地板户型,具有降低地面厚度5CM、提高地板温度5℃、降低使用费50%以上、多功能365天都能用的“四个5”数据优势。用于壁挂炉地暖燃气费更低,用于空气源两联供地暖效果更好!

3、干式地暖分直铺式和装配式两种,具有冬天地暖、夏天地冷、地面保温、减震隔音、地板防潮、提高地面舒适脚感、提高夏季空调舒适度等多项功能,其节能性价比较高,是国家装配式建筑标准明确规定使用的高效节能地暖!


文章配图来源网络侵删
