生能空气能又一热水工程项目获奖,节能率34.5%、多能供给、调峰供电……

   日期:2022-08-07
核心提示:在空气源热泵热水工程领域,生能老大哥以自身硬实力立足行业,扎扎实实做好自己,并进一步发扬光大。近三年时间里,生能热水工程
 在空气源热泵热水工程领域,生能“老大哥”以自身硬实力立足行业,扎扎实实做好自己,并进一步发扬光大。近三年时间里,生能热水工程项目在中国热泵行业年会上连续荣获“热泵多能互补最佳应用奖”给出有力说明。

2020年,生能江苏泰州学院二期宿舍生活热水节能服务BOT项目荣获“空气源热泵多能互补最佳应用奖”。详情可点击热泵热水工程“老大哥”为你解析精品获奖案例……

2021年,生能江苏大学润江缘浴室空气能、太阳能、余热回收多能互补式热水系统项目荣获2021年“热泵多能互补最佳应用奖”殊誉。详情可点击1年省下108.48万元!这个热水节能减排改造项目怎么做到的?

2022年7月27日,生能山东省聊城大学西校区微能网《太阳能发电+储能+热泵)生活热水系统项目荣获2022“节能杯”第七届热泵系统应用设计大赛”热泵多能互补最佳应用奖“。

今天我们就来讲讲最新获奖的生能山东省聊城大学西校区微能网《太阳能发电+储能+热泵)生活热水系统项目,该节能改造项目介绍可点击贴心!看这所大学如何让浴室美貌与实力并存?今天主要从专业角度来讲下该项目的技术设计思路、项目构成、实施效果。

01

技术设计思路

该项目引入综合能源服务的概念,从建立多能供给、微能网运行出发,把供能(电网供电)、产能(太阳能发电)、储能(调峰)、分配、用能(热泵加热、水泵等)等联结为一个微型能源网,热水系统设计以提升学生用热的舒适性为主要目标,融合节能设计、稳定性设计和舒适性设计,使运行能耗最低、运行稳定性能最好,学生洗澡舒适性最优。本设计方案突出如下设计特点:

1

独特的系统设计

本项目引入了综合能服务的概念,构建了微能网[外供电能+产能(太阳能发电)+储能(蓄电池蓄能)+热泵制热]热水系统。实现多能供给、调峰供电、最佳能效制热。

2

设计安装了太阳能电池组件120块

装机容量51.6KW,并把产生的电能输送到浴室楼顶的配电系统,实现并网发电供能。

3

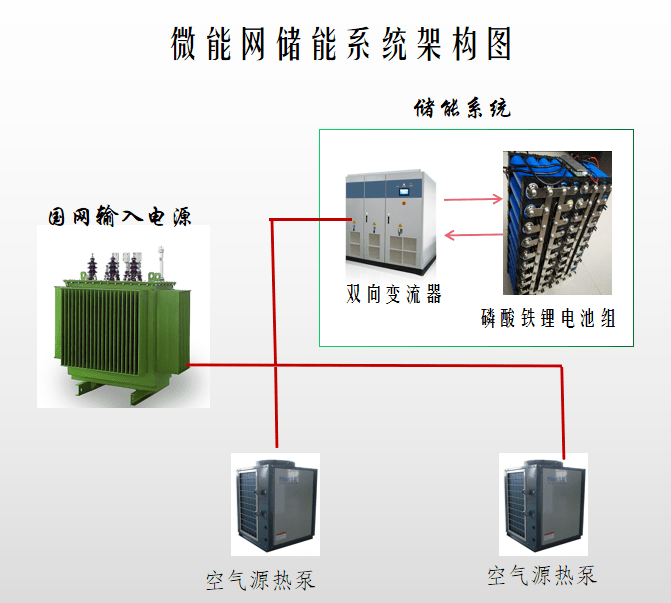

设计安装了200KW的储能系统

实现谷电峰用、调峰供电的运行模式,使热泵机组运行在气候温度较高时段,提升热泵机组的能效比,降低电能消耗,储能系统连接配电系统实现并网运行,自动调峰。

4

模块化设计

可扩展性建造,增加了可扩展的灵活性。在空气源热水器的布置上,采用预留接口的设计方案。当加热设备不足时,可模块化扩展加热设备。

5

采用供热与加热分离的系统设计思路

使供热温度更稳定,较好地解决忽冷忽热问题。本系统设计了三个加热水箱、一个供热水箱。加热水箱按设定时间开机运行,达到供热温度后,通过自重力把水放到供热水箱。供热水箱把热水输送到浴室供热。供热水箱只供热、不加热,保障了热水温度的均衡性,当供热水箱低于供热温度时,恒温机组启动运行,保障了热水温度。

6

采用变频器恒压控制和定时热水循环控制相结合

当热水管温度低于46℃时,自动循环提升管道热水温度,当高于50℃时,停止循环进入恒压供水模块,确保供热水泵能耗最低。主要技术参数如下:

加热系统出水温度:55℃

保温水箱温度:52℃

未端供水温度:≥45℃

供水时间:12小时

设计供热能力:12000人/日,每人40L供水能力,总供热量300吨/天。

太阳能发电装机容量:50KW以上

储能装机容量:200KW

02

项目构成

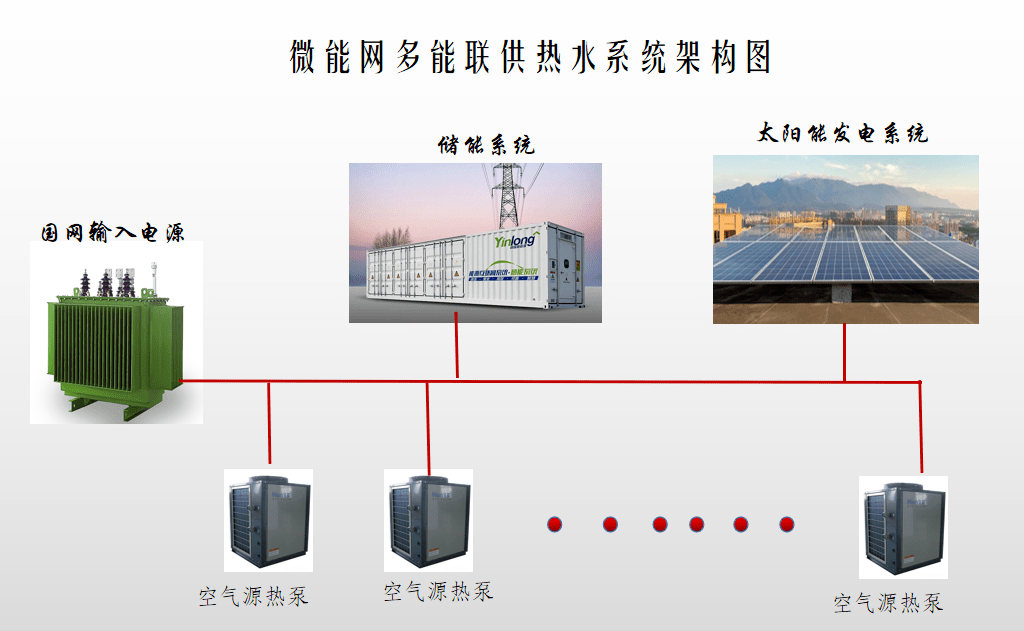

微能网热水系统由外供能源系统、储能系统、太阳能发电系统、空气源热水系统、恒温恒压供热系统、自动化控制系统等组成。

1

外供能源系统

从西校区变电所外接国网供电电源,作为后备用能。

2

太阳能发电系统

由太阳能电组件、直流汇集系统,逆变器、交流控制系统等组成。实现并网发电,调节用能。

3

储能系统

主要功能为谷时储能,峰时供电。

4

空气源热水系统主要功能

通过空气源热水器进行制热、升温,为学生洗澡提供生活热水。

5

恒温恒压供水系统主要功能

为浴室提供45~50℃的热水,同时根据洗澡人数的多少和用水量的大小自动调节供水流量,达到均匀控制流量。

6

自动化控制系统主功能

外供电源控制系统、空气源热水系统、太阳能发电控制系统、储能控制系统、恒温恒供水系统等进行自动化运行控制和微能网调峰控制,确保系统的协调运行,联动控制,并实现远程监控监测。

03

实施效果

1

节能省钱

本项目实施后,微能网(太阳能发电+储能+空气能)热水系统节能效果十分显著,太阳能年发电量7.91万元KWh、年储能量为10.95万KWh、空气源热泵节能40.5万KWh,年节电量59.36万KWh,节约标煤量196tce,节能率34.5%,年节约成本35.59万元。

2

环保减排

环境效益:CO2减排量为523.2吨/年,SO2减排量为4.8吨/年,烟尘减排量为3吨/年。

3

用户评价

自2021年正常运行以来,系统运行稳定,太阳能发电、储能系统运行效率较好,空气源热水器的能效比较高,特别是通过多能互补、组合式运行后,节能量有较大幅度的提高。首先使用储能电源进行供电制热,再使用太阳能发电进行供电制热,热泵机组全部运行在上午8点至下午5点的高温时段,大大提高了热泵机组的能效比,使制热效率最大化,制热耗能最小化,这种多能互补、高效加热的方式值得推广应用。
